PICKIT3仿真器编程器

标准配置出货清单:
1、PICKIT3主机 1台
2、优质USB线(带磁环) 1根
3、ISCP烧写/调试线(带排针) 1根
4、多功能IC烧写座 1个
5、光盘一张(内含安装软件和使用说明)

与我公司TX-5A PIC单片机开发板连接图示:

与万能烧写座连接图示:

注意:与万能烧写座连接时有一个引脚置空不用连接,见下图:

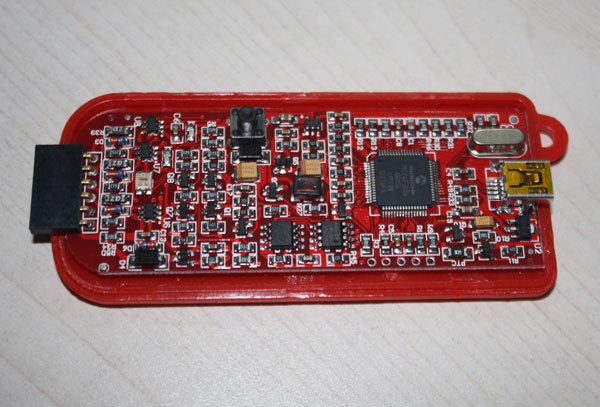

内部电路细节图示:

介绍:
PICkit3编程器/调试器是一款由在Windows平台上运行MPLAB IDE(v8.20或更高版本)软件的PC控制的简单低成本在线调试器。PICkit3编程器/调试器是开发工程师工具包的不可或缺的组成部分。可用于从软件开发到硬件集成等各种应用领域。
PICkit3编程器/调试器是一款支持硬件和软件开发的调试器系统,用于基于在线串行编程(In-Circuit Serial Programming, ICSP)和增强型在线串行编程双线串行接口的 Microchip PIC单片机(MCU)和 dsPIC数字信号控制器(Digital SignalController,DSC).除了调试器功能以外,PICkit3编程器/ 调试器系统还可用作开发编程器。
由于该调试器系统使用带有内置仿真电路的器件(而非特殊调试器芯片)进行仿真,因此执行代码的方式与实际器件相似。用户可以交互地访问给定器件的所有可用功能,且可通过MPLAB IDE界面设置和修改这些功能。
PICkit3调试器是为仿真具有调试功能的嵌入式处理器而开发的.

PICkit3的功能包括:

  • 使用 Windows 标准驱动程序的全速USB支持
  • 实时执行
  • 处理器以最大速度运行
  • 内置的过压/短路监视器
  • 小于等于5V的低压(范围为 1.8-5V)
  • 诊断LED(电源、活动和状态)
  • 可读写单片机的程序存储器和数据存储器
  • 可擦除所有存储器类型(EEPROM、ID、配置和程序)并带有校验功能
  • 断点处冻结外设

支持的器件

支持所有带ICSP接口的PIC系列单片机
至2011.11.01,支持以下型号:(以下信息对应的是MPLAB IDE v8.76)

ICSPPIC10F系列
PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222
PIC12F系列
PIC12F508, PIC12F509, PIC12F510, PIC12F519, PIC12F609, PIC12HV609, PIC12F615, PIC12FHV615PIC12F629, PIC12F635, PIC12F675, PIC12F683

PIC16F系列

PIC16F505,PIC16F506,PIC16F526,PIC16F54,PIC16F57,PIC16F59,PIC16F610,PIC16FHV610,PIC16F616, PIC16FHV616PIC16F627, PIC16F628, PIC16F627A, PIC16F628A, PIC16F648A, PIC16F630, PIC16F631, PIC16F636,PIC16F639,PIC16F676,PIC16F677,PIC16F684,PIC16F685,PIC16F687,PIC16F688,PIC16F689, PIC16F690,PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F722, PIC16F723, PIC16F724, PIC16F726, PIC16F727, PIC16F716,PIC16F737, PIC16F747, PIC16F767, PIC16F777, PIC16F785, PIC16FHV785,PIC16F84A,PIC16F87,PIC16F88,PIC16F818,PIC16F819,PIC16F870,PIC16F871,PIC16F872, PIC16F873, PIC16F874,PIC16F876, PIC16F877, PIC16F873A, PIC16F874A, PIC16F876A, PIC16F877A, PIC16F882, PIC16F883, PIC16F884, PIC16F886, PIC16F887,PIC16F913, PIC16F914, PIC16F916, PIC16F917, PIC16F946, PIC16F1933, PIC16F1934, PIC16F1936, PIC16F1937,PIC16F1938, PIC16F1939, PIC16LF1933, PIC16F1934, PIC16F1936, PIC16F1937,PIC16LF1938, PIC16LF1939

PIC18F系列

PIC18F242, PIC18F252, PIC18F442, PIC18F452,PIC18F248, PIC18F258, PIC18F448, PIC18F458
PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320,PIC18F1230, PIC18F1330,PIC18F2221, PIC18F2321
PIC18F2331, PIC18F2410, PIC18F2420, PIC18F2431,PIC18F2423,PIC18F2450, PIC18F2455, PIC18F2458, PIC18F2480,PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2523,PIC18F2525,PIC18F2550, PIC18F2553, PIC18F2580, PIC18F2585,PIC18F2610, PIC18F2620, PIC18F2680,PIC18F2682, PIC18F2685,PIC18F4220, PIC18F4221,PIC18F4320, PIC18F4321, PIC18F4331,PIC18F4410, PIC18F4420, PIC18F4423,PIC18F4431, PIC18F4450, PIC18F4455,PIC18F4458, PIC18F4480,PIC18F4510, PIC18F4515, PIC18F4520, PIC18F4523
PIC18F4525, PIC18F4550, PIC18F4553, PIC18F4580,PIC18F4585,PIC18F4610, PIC18F4620, PIC18F4680
PIC18F4682, PIC18F4685,PIC18F6310, PIC18F6390, PIC18F6393,PIC18F6410, PIC18F6490, PIC18F6493
PIC18F6520, PIC18F6525, PIC18F6527, PIC18F6585,PIC18F6620, PIC18F6621, PIC18F6622, PIC18F6627
PIC18F6628, PIC18F6680,PIC18F6720, PIC18F6722, PIC18F6723PIC18F8310, PIC18F8390, PIC18F8393
PIC18F8410, PIC18F8490, PIC18F8493,PIC18F8520, PIC18F8525, PIC18F8527, PIC18F8585,PIC18F8621, PIC18F8620,PIC18F8622,PIC18F8627,PIC18F8628,PIC18F8680,PIC18F8720,PIC18F8722,PIC18F8723,PIC18F24J10, F25J10, F44J10, F45J10,PIC18LF24J10, LF25J10, LF44J10, LF45J10,PIC18F24J11, F25J11, F44J11, F45J11
PIC18LF24J11, LF25J11, LF44J11, LF45J11,PIC18F26J11, F46J11,PIC18LF26J11, LF46J11,PIC18F24J50, F25J50, F44J50, F45J50,PIC18LF24J50, LF25J50, LF44J50, LF45J50,PIC18F26J50, F46J50,PIC18LF26J50, LF46J50
PIC18F63J11, 63J90, 64J11, 64J90PIC18F65J10, 65J11, 65J15PIC18F65J50, 65J90PIC18F66J10, 66J11, 66J15, 66J16,PIC18F66J50, 66J55, 66J60, 66J65,PIC18F66J90,PIC18F67J10, 67J11, 67J50, 67J60,PIC18F67J90,PIC18F83J11, 83J90, 84J11, 84J90,PIC18F85J10, 85J11, 85J15, 85J50,PIC18F85J90,PIC18F86J10, 86J11, 86J15, 86J16,PIC18F86J50, 86J55, 86J60, 86J65,PIC18F86J90,PIC18F87J10, 87J11, 87J50, 87J60,PIC18F86J90,PIC18F96J60, 96J65,PIC18F97J60,
PIC18F13K22, LF13K22, F14K22, LF14K22PIC18F13K50,14K50,PIC18F23K20,24K20,25K20,26K20PIC18F43K20, 44K20, 45K20, 46K20

PIC24F系列

PIC24F04KA200, 04KA201,PIC24F08KA101, 08KA102,PIC24F16KA101, 16KA102,PIC24FJ16GA002, 16GA004,PIC24FJ32GA002, 32GA004,PIC24FJ32GA102, 32GA104,PIC24FJ32GB002, 32GB004,PIC24FJ48GA002, 48GA004,PIC24FJ64GA002, 64GA004,PIC24FJ64GA102, 64GA104,PIC24FJ64GB002, 64GB004,PIC24FJ64GA006, 64GA008, 64GA010,PIC24FJ64GB106, 64GB108, 64GB110,PIC24FJ96GA006, 96GA008, 96GA010,PIC24FJ128GA006, 128GA008, 128GA010,PIC24FJ128GA106, 128GA108, 128GA110,PIC24FJ128GB106, 128GB108, 128GB110,PIC24FJ192GA106, 192GA108, 192GA110,PIC24FJ192GB106, 192GB108, 192GB110,PIC24FJ256GA106, 256GA108, 256GA110,PIC24FJ256GB106, 256GB108, 256GB110
,PIC24HJ12GP201, 12GP202,PIC24HJ16GP304,PIC24HJ32GP202, 32GP204,PIC24HJ32GP302, 32GP304
,PIC24HJ64GP202, 64GP204,PIC24HJ64GP206, 64GP210, 64GP506,PIC24HJ64GP502, 64GP504, 64GP510
,PIC24HJ128GP202, 128GP204,PIC24HJ128GP206, 128GP210, 128GP306,PIC24HJ128GP310,PIC24HJ128GP502, 128GP504,PIC24HJ128GP506, 128GP510,PIC24HJ256GP206, 256GP210, 256GP610

dsPIC30系列

dsPIC30F1010,dsPIC30F2010, 2011, 2012,dsPIC30F2020, 2023,dsPIC30F 3010, 3011, 3012
dsPIC30F3013, 3014,dsPIC30F4011, 4012, 4013,dsPIC30F5011, 5013, 5015, 5016,dsPIC30F6010A, 6011A, 6012A

dsPIC39系列

dsPIC39F6013A, 6014A, 6015

dsPIC33系列

dsPIC33FJ12GP201, 12GP202,dsPIC33FJ16GP304,dsPIC33FJ32GP202, 32GP204,dsPIC33FJ32GP302, 32GP304
dsPIC33FJ64GP202, 64GP204,dsPIC33FJ64GP206, 64GP306, 64GP310,dsPIC33FJ64GP706, 64GP708, 64GP710
dsPIC33FJ64GP802, 64GP804,dsPIC33FJ128GP202, 128GP204,dsPIC33FJ128GP206, 128GP306, 128GP310,

dsPIC33FJ128GP706, 128GP708, 128GP710,dsPIC33FJ128GP802, 128GP804,dsPIC33FJ256GP506, 256GP510, 256GP710
dsPIC33FJ06GS101, 06GS102, 06GS202,dsPIC33FJ16GS402, 16GS404,dsPIC33FJ16GS502, 16GS504

dsPIC33FJ12MC201, 12MC202,dsPIC33FJ16MC304,dsPIC33FJ32MC202, 32MC204,dsPIC33FJ32MC302, 32MC304
dsPIC33FJ64MC202, 64MC204,dsPIC33FJ64MC506, 64MC508, 64MC510,dsPIC33FJ64MC706, 64MC710,dsPIC33FJ64MC802, 64MC804,dsPIC33FJ128MC202, 128MC204
dsPIC33FJ128MC506, 128MC510,dsPIC33FJ128MC706, 128MC708, 128MC710
dsPIC33FJ128MC802, 128MC804,dsPIC33FJ256MC510, 256MC710

dsPIC32系列

PIC32MX320F032H, 320F064H,PIC32MX320F128H, 320F128L,PIC32MX340F128H, 340F128L,PIC32MX340F256H
PIC32MX340F512H,PIC32MX360F256L, 360F512L,PIC32MX420F032H,PIC32MX440F128L, 440F128H
PIC32MX440F256H,PIC32MX440F512H,PIC32MX460F256L, 460F512L

11 Series Serial EEPROM Devices系列

11LC/AA010,11LC/AA020,11LC/AA040,11LC/AA080,11LC/AA160

24 Series Serial EEPROM Devices系列

24LC/AA/C00,24LC/AA01B, 02B, 04B, 08B,24LC/AA16B, 32A,24LC/AA/FC64, 128, 256, 512,24LC/AA/FC1025

25 Series Serial EEPROM Devices系列

25LC/AA010A, 020A, 040A,25LC/AA080A, 080B, 160A, 160B,25LC/AA320A, 640A,25LC/AA128, 256, 512, 1024

93 Series Serial EEPROM Devices系列

25LC/AA/C46A, 46B, 46C,25LC/AA/C56A, 56B, 56C,25LC/AA/C66A, 66B, 66C,25LC/AA/C47A, 76B, 76C
,25LC/AA/C48A, 86B, 86C

MCP250xx CAN Devices系列

MCP25020, 25025,MCP25050, 25055

对于PICKIT3支持的IC,可以通过MPLAB IDE v8.XX软件进行查看。

MPLAB IDE 下载地址:

http://www.microchip.com/stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=1406&dDocName=en019469&redirects=mplab

PICKIT3适合开发使用,也适合批量生产烧写使用。没电脑也能烧程序!
PICKIT3主要功能特点:
1、下载速度快。USB连接比ICD2\KIT2稳定。
2、脱机烧写功能。开发调试编程可以用,做产品批量脱机烧写也好使。
3、供电输出,内部电压可以在MPLAB IDE软件直接控制。
4、PIKCIT3,支持WIN7系统. ICD2\KIT2不支持64位WIN7
5、高仿原装外壳(见图片),超小体积:95*39*11MM
6、全贴片设计,贴片经回流焊接加工,产品质量更加稳定可靠.

用户使用PICkit 3调试时,会自动升级,支持将来微芯片公司生产的新型单片机。建议使用MPLAB IDE 8.56版本以上软件。

一、PICkit 3与PICkit 2的对比
相同之处有:
1)功能上相同
2)通过连接到PC的USB供电;
3)提供可编程的电压;
不同之处有:
1)PICKIT3速度会更快,PICkit3的主芯片是PIC24,速度稍比Pickit2有所提升,USB还是Full12M。
2)扩大脱机下载空间(512Kbytes),PICkit 2(128Kbytes)
3)提供更准确的参考电压源
增加电压范围(1.8-5V VDD;1.8-14V VPP),PICkit 2(2.5-5V VDD)
4)支持的芯片系列更多,目前PICKIT3已经支持PIC16F193X以及PIC32。PICKIT2后续不会支持PIC32的调试,而PICKIT2对一些新的芯片的支持,一直不断处于BETA状态,比如PIC18F14K50。
5) PICKIT3,有4个自恢复保险丝,PK2一个保险丝都没有,几乎是不防护的裸机。
6)PIKCIT3,支持WIN7系统,PICKIT2不支持。

二、PC系统要求:
1、操作系统:
     32-Bit:Windows2000 SP4,Windows XP SP2,Windows Vista and Windows 7 OS
     64-Bit:Windows XP 64,and Windows Vista 64 OS,Windows 7 OS;
2、一个空闲的USB接口;===========================================
三、PICkit 3有以下特点:
1)针对PIC 16位、32位芯片,烧写仿真速度是ICD2的2倍以上;
2)针对PIC32系列的MCU,支持ICD3/REAL ICE才支持的软件断点;
3)内建过压过流保护,PGD/PGC的保护强于PICkit 2;
4)USB2.0全速,HID接口;
5)工作电压为2.0-6.0V;
6)与目标板接口兼容PICKIT2,ICD2,ICD3等;
7)处理器以最大速度运行;
8)内置的过压/短路监视器;
9)诊断LED(电源、活动和状态);
10)可读写单片机的程序存储器和数据存储器;
11)可擦除所有存储器类型(EEPROM、 ID、配置和程序)并带有校验功能;
12)断点处冻结外设;===========================================
